Beschreibung
Für die Installation im Freien wird empfohlen, ein spezielles Photovoltaik Kabel für Solarmodule zu verwenden. Im Gegensatz zu herkömmlichen Kabeln verfügt das Solarmodulkabel über eine spezielle zweischichtige Isolierung, die die Kupferleiter vor Umwelteinflüssen aller Art (Regen, Schnee, UV-Strahlung, Temperaturschwankungen) schützt.
Die Verwendung dieses Solar PV Kabels verhindert mögliche Probleme beim Betrieb von Solarmodulen.
Der Querschnitt des Solar Kabels sollte entsprechend seiner Länge und der Leistung der Solarmodule gewählt werden, um die Verluste zu minimieren.
Technische Daten:
Außen Ø: 6.40 mm (±0.2 mm)
CU Gewicht kg/100m: 4.61 kg
Leiter Werkstoff: Kupfer, verzinnt
Kabeltyp: H1Z2Z2-K
Leiterklasse: Klasse 5
Aderisolationswerkstoff: XLPE
Außenmantelwerkstoff: XLPE
Mantelfarbe: rot
Nennspannung U [V]: DC 1500V
Nennspannung Uo min/max [V]: AC 600V/1000V
Max. Zulässige Betriebsspannung [V]: DC 1800V
Prüfspannung [V]: AC 6,5kV 50Hz (5min)
Min. Isolationswiderstand AT 20°C: 499 MΩ-km
Min. Isolationswiderstand AT 90°C: 0.499 MΩ-km
Max. Leitewidersand bei 20°C: 3.39 MΩ/km
Biegeradius [xØ]: 6 x Ø
Betriebstemp. fest min/max [C]: -40 °C bis +90°C
Temperatur am Leiter: max. 120 °C
Kurzschlusstemperatur: 250 °C 5s
Umgebungstemperatur: 60 °C
Elektrische Leistung:
Dehnung der Isolierung/des Mantels: 125%↑ nach EN 60811-1-1
Zugfestigkeit der Isolierung/des Mantels: 8.0Mp↑ nach EN 60811-1-1
Schrumpfungsbeständigkeit: ≤2% nach EN 60811-503
Säure- und Laugenbeständigkeit: EN 60811-2-1
Ozonbeständig: EN50396-8.1.3
UV-beständig: EN 50289-4-17
Schlagfestigkeit bei niedriger Temperatur (-40?,5h): EN 60811-1-4
Brandverhalten: IEC60332-1-2
Cland Br Gehalt: EN 50618
Prüfung der thermischen Beständigkeit: EN60216-1, EN60216-2, TI120
Lieferumfang:

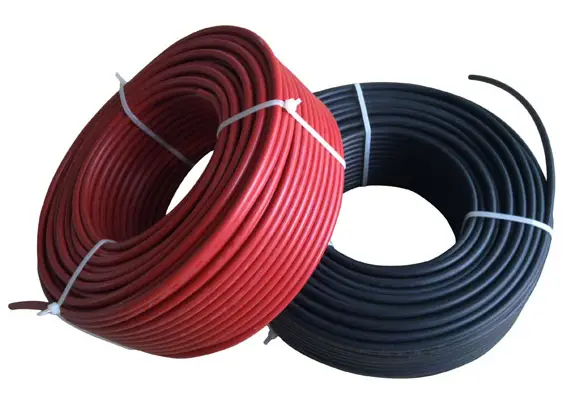

1 x 100m Solarkabel 6 mm² rot
